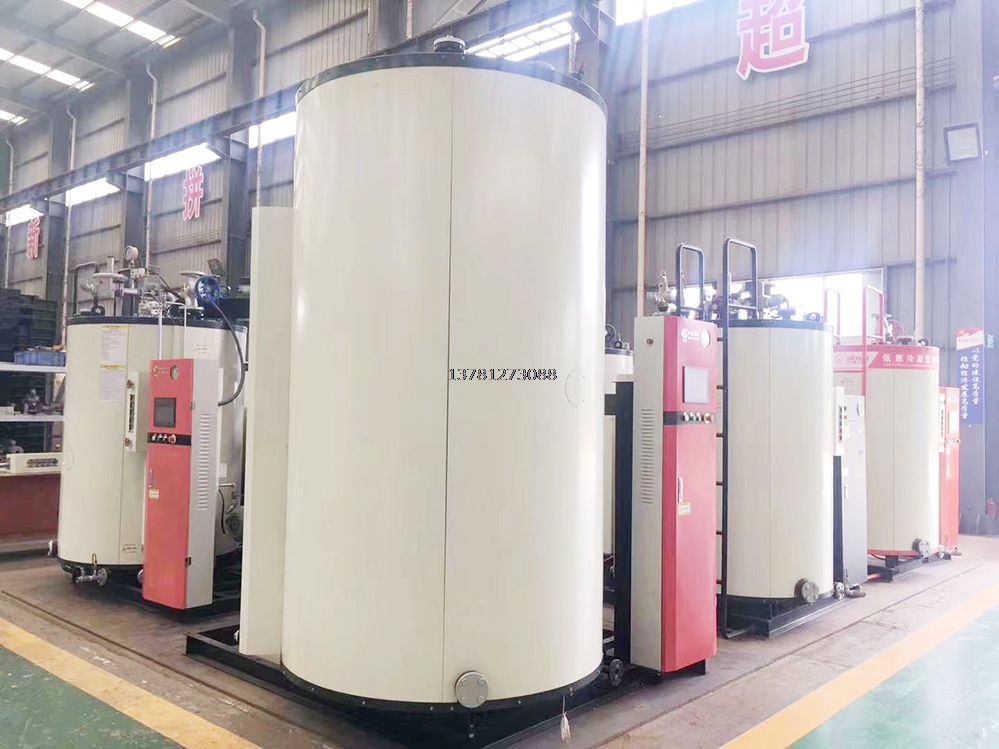

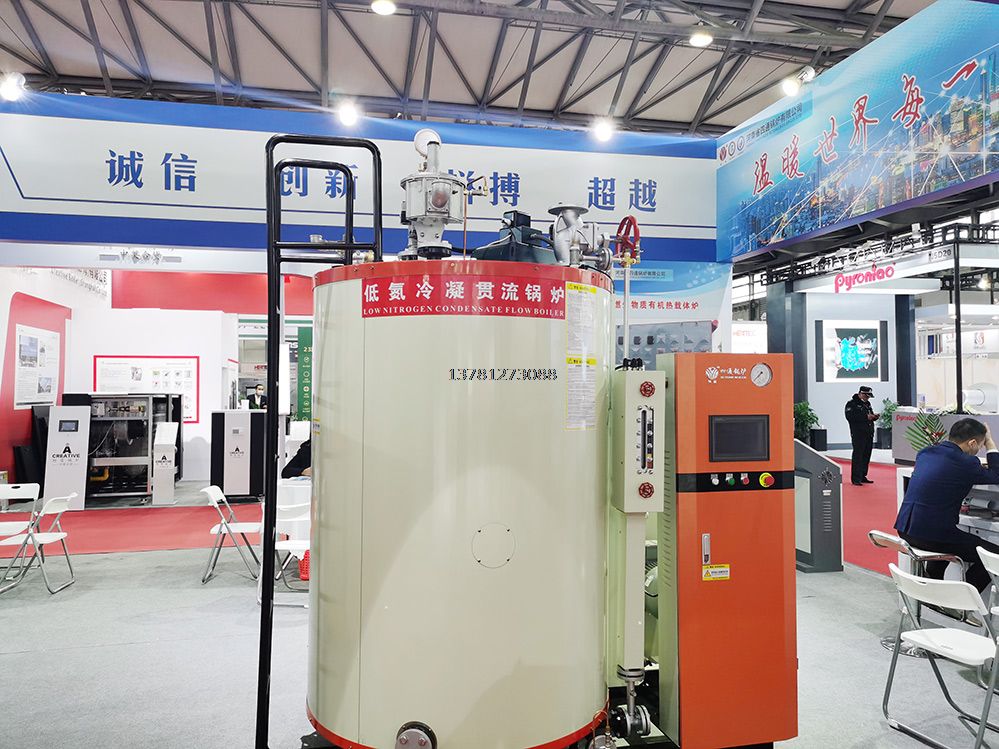

四通贯流锅炉(台湾志豪合作生产)

产品分类:贯流锅炉 产品简介:性能优势结构紧凑锅炉结构紧凑,外观优美,占地面积小;全自动全自动控制,可实现无人操作;启动快锅炉水容积小,启动快,负荷调节性能好;噪音小独特的消音设计,使全套设备运行噪音极低;热效率高锅炉热效率高,环保性能好;出......
咨询热线:13781273088

产品介绍

性能优势

结构紧凑

锅炉结构紧凑,外观优美,占地面积小;

全自动

全自动控制,可实现无人操作;

启动快

锅炉水容积小,启动快,负荷调节性能好;

噪音小

独特的消音设计,使全套设备运行噪音极低;

热效率高

锅炉热效率高,环保性能好;

出蒸汽快

2-4分钟快速产生蒸汽,因为水容量少,蓄能少,锅炉压力随负荷变化大。这就要求有一套可靠的反应迅速的燃烧自动控制装置及给水装置。

工作原理

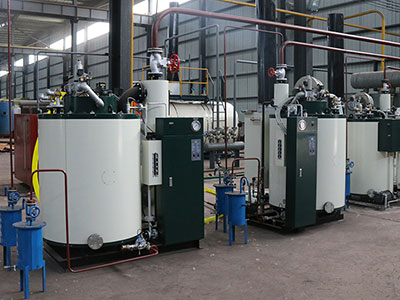

2018091115370317646.jpg贯流锅炉是河南省四通锅炉与台湾志豪工业公司合作生产的一种新型贯流式蒸汽锅炉,每台贯流锅炉都是经过整机调试后出厂进入安装地点。


贯流锅炉由锅炉本体(由上集箱,下集箱,水管组成)、汽水分离器、水泵、燃烧机等部件组成。在经过我们专业工程师的精密核算,在保证锅炉最大出力的前提下,最大限度的降低了锅炉的占地空间,为用户节约了宝贵的占地空间,节约了投资。



水管采用了两端管口缩颈工艺,然后再将水管与上、下集箱焊接相连,水管的焊接和T型环缝的焊接采用二氧化碳全自动焊或半自动焊,大大减小了焊接应力,并保证了良好的焊缝外观成型,受热面积充足,充分吸收有效热量,排烟温度低,热损失小,保证出力足,辐射受热面积大。

贯流蒸汽锅炉开机到出蒸汽需要2—4分钟,由冷态运行到满负荷也仅需20分钟,适合需频繁启动的工况,可为用户迅速、及时地提供蒸汽。蒸汽分离采用锅筒内部汽水分离器分离,蒸汽干度有保证。
贯流蒸汽锅炉属于小型快装锅炉,运行震动轻微,因为容积空间较小,本体损坏也不会造成其他重大程度的破坏,而且配备了压力、水位等多种控制保护设备,和超烟温保护,其安全性能更高,同时对于地基没有特殊需求。


贯流锅炉的水容量较小,因此锅炉启动速度较快,本体破损时的破坏威力也较小,但当外界负荷变化及间断给水时,蒸汽压力波动较大,受外界影响较大。这种锅炉对水质要求高,如水处理不当,水管下部缩口处泥垢易沉积后而堵塞、爆管,且除垢、清垢较困难。这种锅炉的燃烧器位于锅炉顶部,便于维护。

技术参数





型号LSS0.1-0.7-QLSS0.2-0.7-QLSS0.3-0.7-QLSS0.5-0.7-Q
额定蒸发量(Kg/h)100200300500
理论供热量(Kcal/h)60000120000180000300000
额定最高压力(MPa)0.70.70.70.7
锅炉本体受热面积(㎡)2.83.85.78.21
锅炉容量(L)334888125
锅炉热效率(%)92—9892—9892—9892—98
燃料消耗量(Nm3/h)7142135.2
本体设备电力(kw)1.01.01.352.45
给水入口管径(mm)15152025
蒸汽出口管径(mm)20252532
锅炉重量(Kg)3664707201060

锅炉尺寸

长、宽、高

(mm)

1020

711

1550

1154

788

1615

1477

915

1804

1481

1098

2115



型号LSS0.75-1.0-QLSS1-1.0-QLSS1.5-1.0-QLSS2-1.0-Q
额定蒸发量(Kg/h)750100015002000
额定发热量(Kcal/h)4500006000009000001200000
额定最高压力(Kgf/㎡)1.01.01.01.0
锅炉本体受热面积(㎡)10.7712.5812.5815.86
锅炉容量(L)134163176259
锅炉热效率(%)92—9892—9892—9892—98
燃料消耗量(Nm3/h)52.573109.5146
本体设备电力(kw)3.23.911.411.4
给水入口管径(mm)25254040
蒸汽出口管径(mm)40505065
锅炉重量(Kg)1100169020002690

锅炉尺寸

长、宽、高

(mm)

1748

1152

2230

1890

1456

2222

1860

1910

2330

1958

1910

2400
