DRZQ144KW-0.7电加热蒸汽发生器配置清单

第一部分:设备配置清单

名称

型号

单位

数量

主机壳体

1400*1400*1600mm

1

筒体

φ273*1250mm

2

加热管

36KW DN100

4

水泵

220V深圳凌霄

1

金属软管

DN32

1

PVC汇管

DN32

1

控制器

BT-GLKZ-3X

1

电源接线排

300A-4P

1

地排

5*2*15mm

1

端子排

15位端子排

1

配电电缆

25平方

4

高温云母线

25平方

24

压线鼻

25平方

12

漏电保护器

NXBLE-100A

4

交流接触器

NXC-85A

4

漏电保护器

NXBLE-18A

1

交流接触器

NXC-18A

1

控制电线

0.75平方

1

急停开关

220V

1

电压表

三相电压表

1

电流表

单相电流表

1

散热风扇

24V-LED

2

24V开关电源

DR-15-12

1

COB液位照明

24V液位高温

1

压力控制器

YWK-50

1

压力表

面板式1-1.0MPA

1

电磁阀

DN32

1

安全阀

DN25  5.5MPA

1

主汽阀

DN25

1

排污阀

DN40

1

止回阀

DN32

1

液位电极筒

L=300cm

1

压力变送器

4-20MA

1

































第二部分:技术参数一览表

名称

单位

规格

额定蒸发量

kg/h

200

额定蒸汽压力

MPa

0.7

额定蒸汽温度

170

给水温度

20

水压试验压力

MPa

1.0

设计热效率

99

功率

额定功率

KW

144(最工况)

可调功率

KW

36/72/108/144一组/二组/三组/四组

蒸汽温度

0.4

()

150

0.7

()

170

单筒容水量

L

26.6

锅炉运输外形尺寸(长×宽×高)

mm

1400*1400*1600

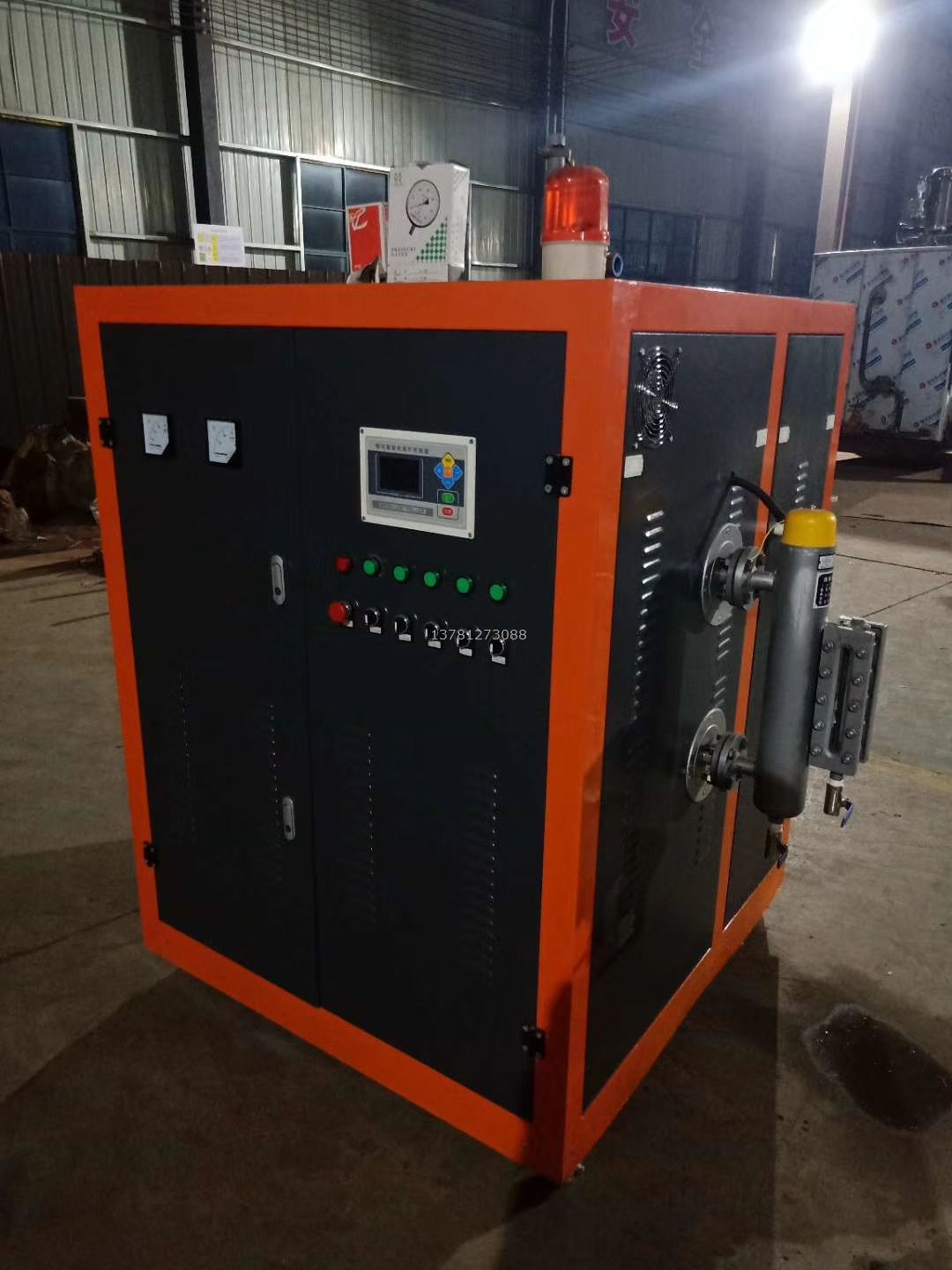

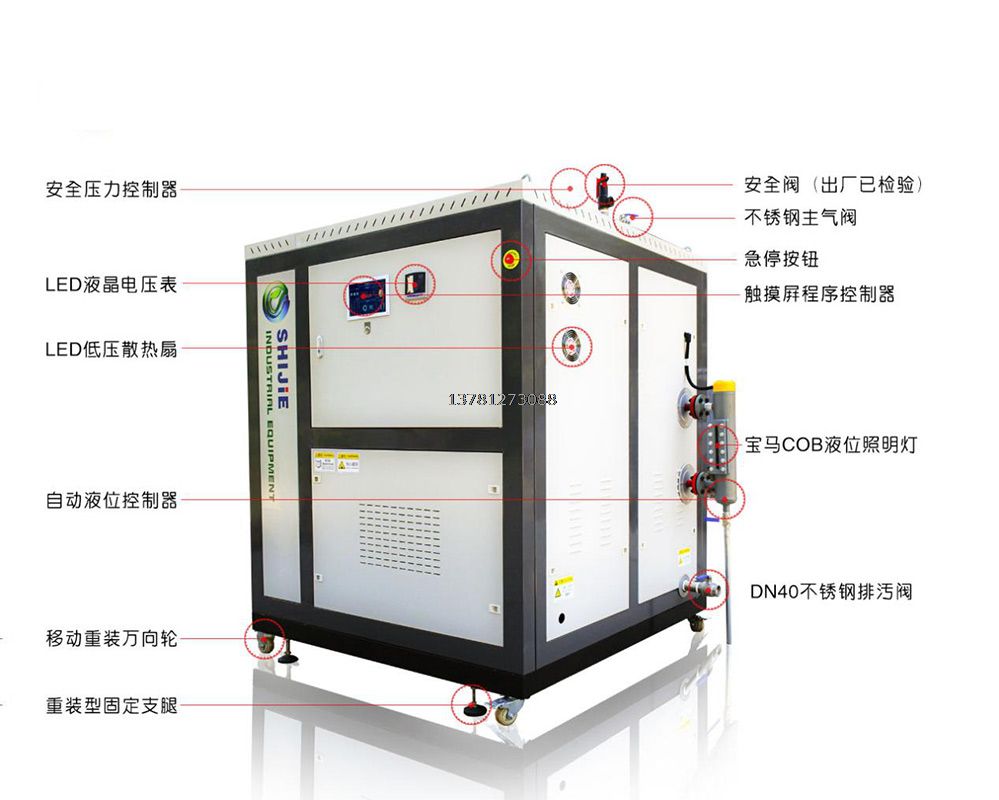

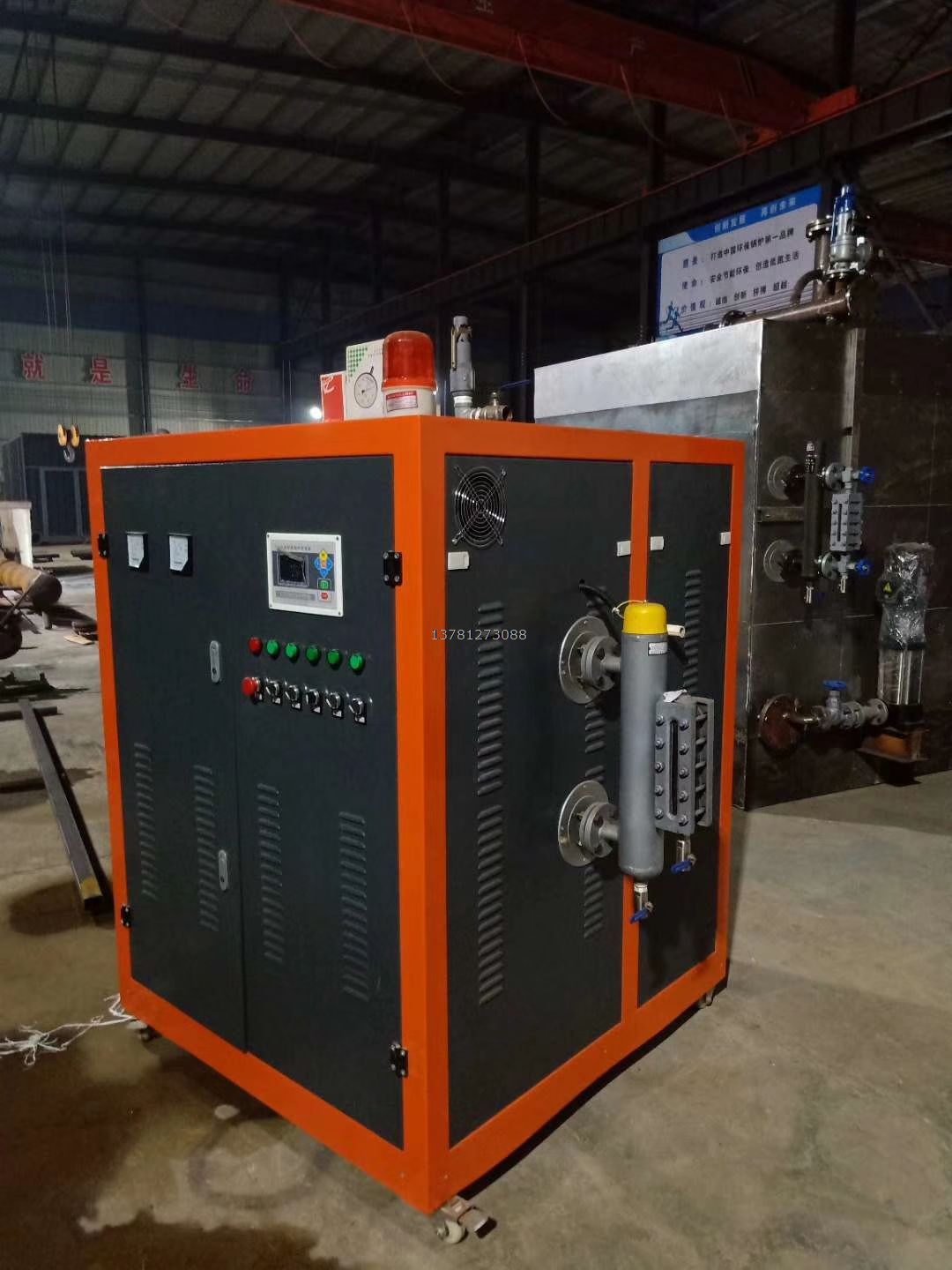

第三部分:产品图片及介绍




此生产蒸汽发生器是一种无锅筒、模块组合、多管组合式燃电蒸汽发生器。在设备内布置多层受热面,经改进后外接水位电极控制外部用保温材料保温后,再用喷塑工艺的外壳罩住,外观整洁而又漂亮。用户购回后,接上电源和水源后即可使用。本产品自动化程度极高,个性化的设计,全部程序都集中在一个按钮上,超乎寻常的傻瓜式控制,方便了每个操作者。

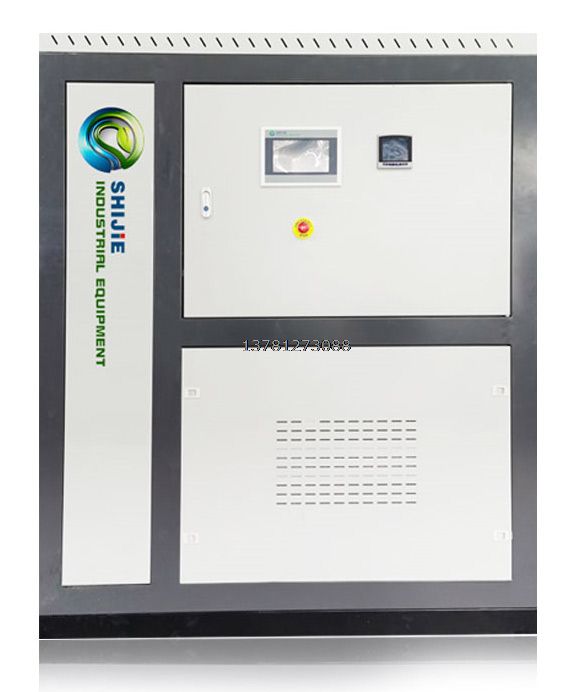

采用液晶显示全自动智能电控系统:

蒸汽发生器操作系统为全自动控制,所有的运行状态均可在液晶屏中一目了然。您可以在显示屏中观察到蒸汽发生器的工作状态,蒸汽发生器水位状态,蒸汽压力高低状态,水泵运行状态,故障报警状态等,让您随时掌握蒸汽发生器运行状况,使用更放心。

采用优质零部件:

压力控制器使用进口丹麦,仪表阀门,电器采用国内最知名品牌,使用安全可靠,配置豪华。

多重连锁安全保护功能:

本品装有安全阀、压力控制器,超压保护,超温,防止蒸汽发生器因压力过大而造成损坏;同时具有极限低水位保护,在供水停止的情况下蒸汽发生器将自动停止工作,防止了蒸汽发生器干烧导致电加热元件损害甚至烧坏的现象。漏电保护器让操作人员和设备的安全更有保障,即使在蒸汽发生器操作不当引起的电路短路、漏电的情况下蒸汽发生器也将会自动切断电路,及时的保护好操作人员和控制线路。

极易安装,使用方便:

本品出厂前均通过严格的调试,用户只需要将电源和水源安装连接完成后,按下一键启动按钮本蒸汽发生器即可进入全自动运行状态,无需繁杂的安装。

按照环保科学,节能,等工艺制作

采用长方体式的科学设计风格,内部设计结构合理,维修保养极其方便。蒸汽发生器外壳采用喷砂式工艺,做工精细,经耐用,外表美观大方。

免验收蒸汽发生器主要的特点:

1、环保性

适用范围广,符合环保要求;

2、经济性

采用最新节能环保技术可节约每月费用的28%左右,采用高效的保温材料,热损失极低,节约燃料成本;

3、安全性

具有缺水、超压、超温多种保护功能,安全可靠;

4、实用性

蒸汽发生器结构简单,占地面积小,安装维修方便,使用寿命长;

5、方便性

可以任意选择全自动电脑型和数显数表型二种控制,容易操作,故障少,使用方便;

6、可调性

  可以在额定范围内根据生产实际需要自动匹配电加热管启动组数,达到节能、一机多用的功能;

电加热蒸汽发生器应用领域:

洗涤熨烫行业:干洗机、烘干机、水洗机、脱水机、熨平机、熨斗等设备配套使用

包装机械行业:贴标机、套标机配套使用

生物代工行业:发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用

食品机械行业:豆腐机、蒸箱、灭菌罐、包装机、涂料设备、封口机等设备配套使用

其它行业:(油田、汽车)蒸汽清洗行业、(宾馆、宿舍、学校)蒸汽或热水供应、(桥梁、铁路)混凝土养护等。
