燃气蒸汽锅炉

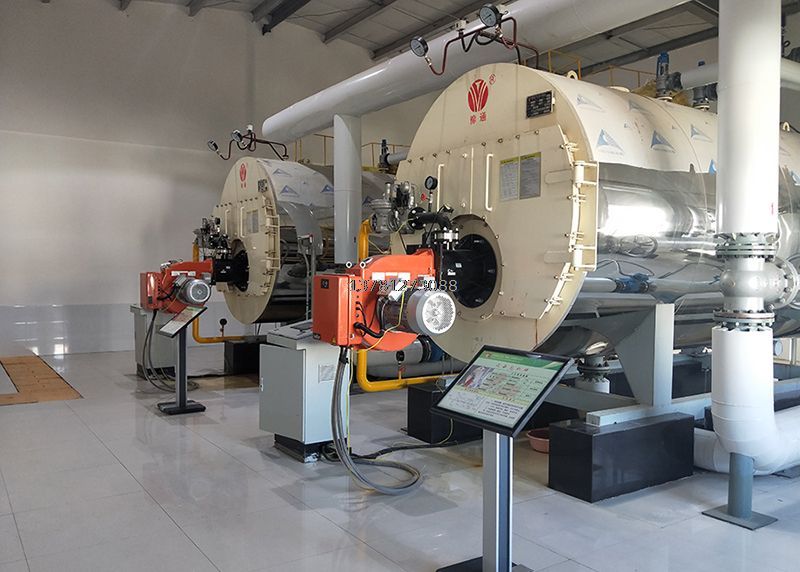

WNS低氮冷凝式燃气蒸汽锅炉

规格型号:1—20蒸吨 热效率:≥97% 适用燃料:天然气、重油、轻油、煤气 应用范围:化学、塑料、橡胶、建业、林业、医药工业蒸馏等 产品简介:四通锅炉的WNS低氮冷凝式燃气蒸汽锅炉,采用卧式内燃两回程湿背式结构,外置一体式承压节能器冷凝器,冷凝器材质选用耐腐蚀性好的ND钢材质,全螺纹翅片管结构,显著加大受热面积,热效率提高显著。不折算冷凝显热的情况下热效率即可达到97%以上,显著为用户节约燃料成本。
咨询热线:13781273088

产品介绍

产品介绍

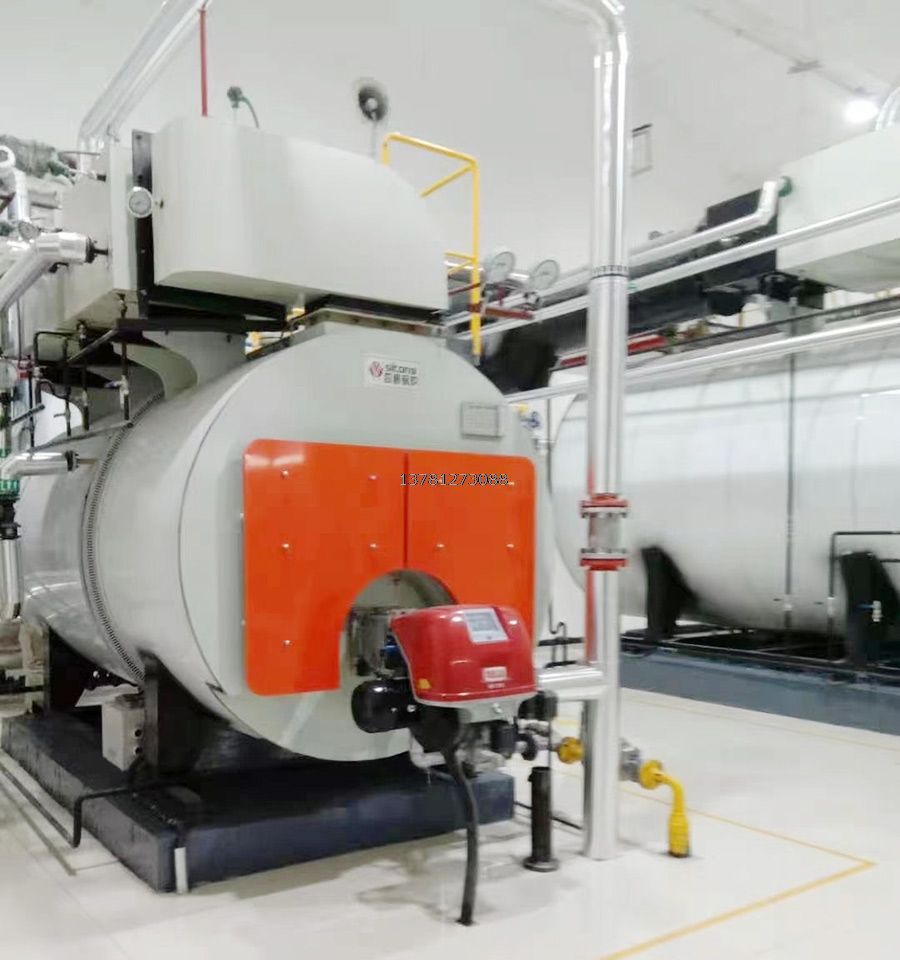

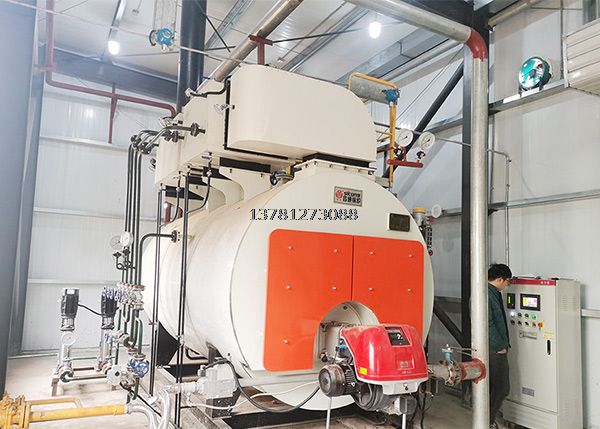

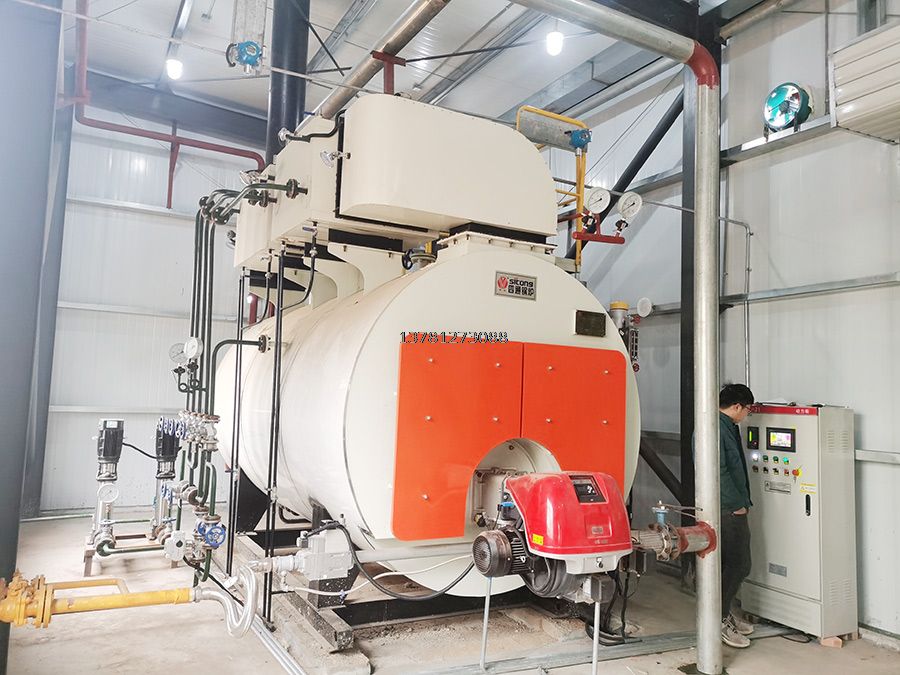

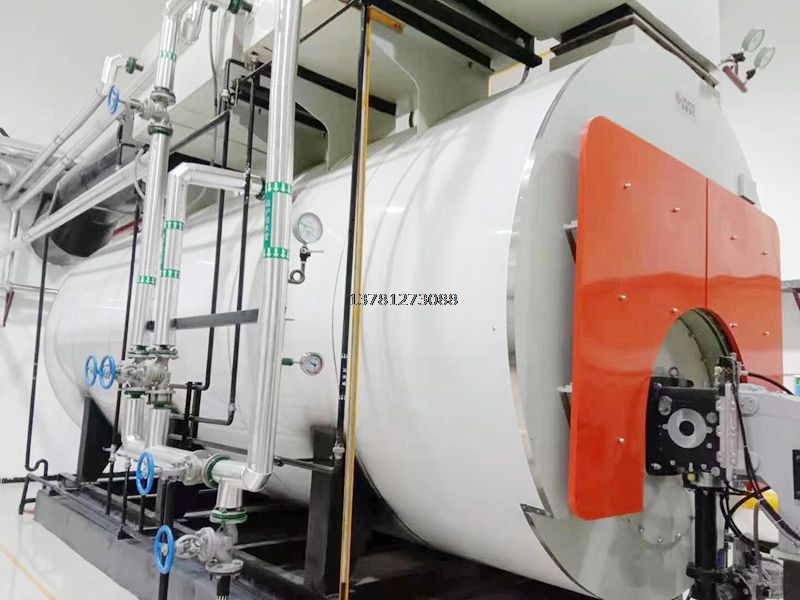

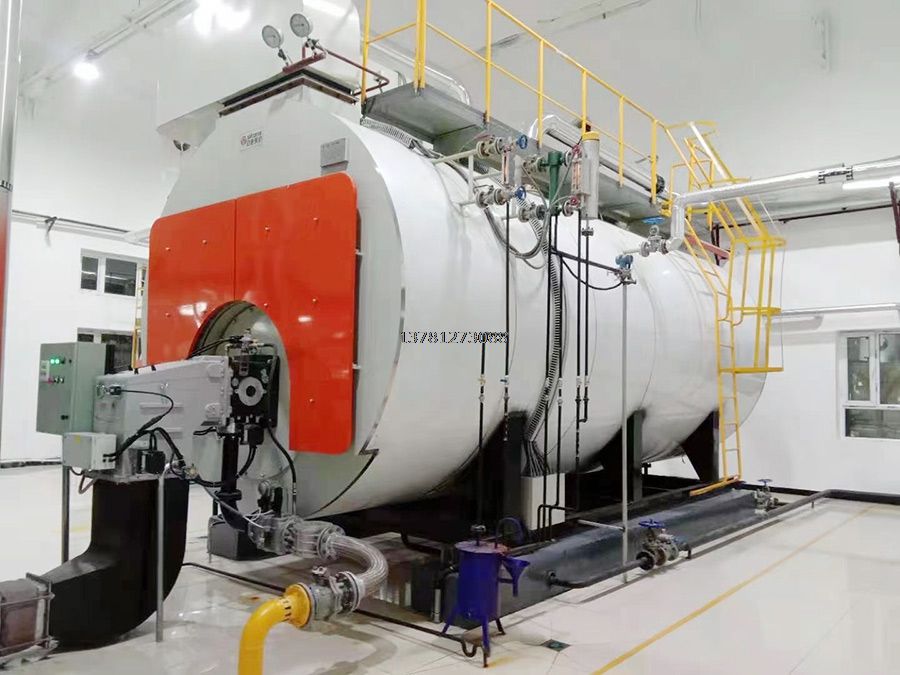

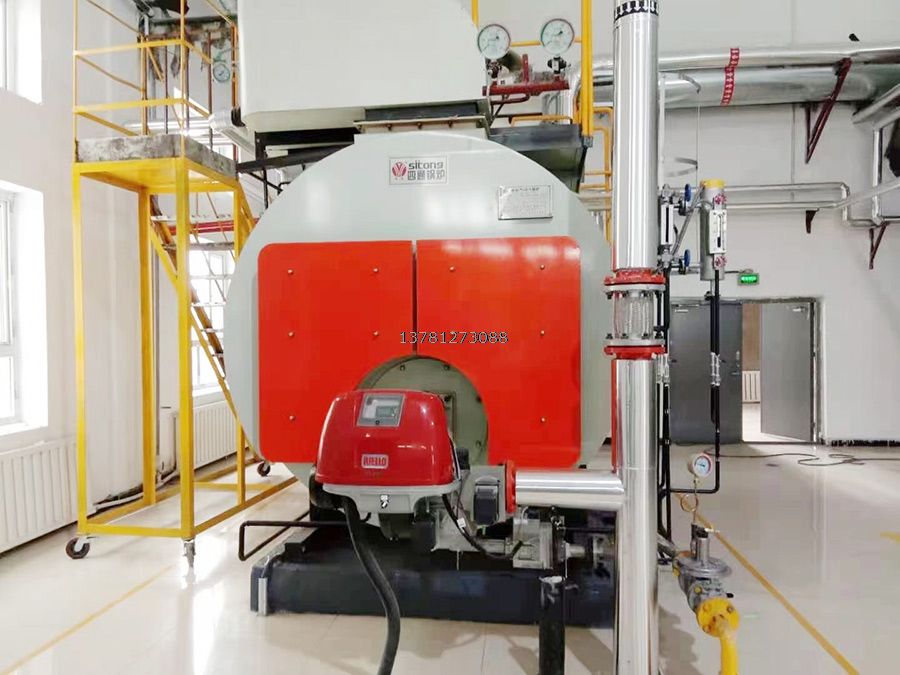

2019032239167629.jpg        WNS低氮冷凝式燃气蒸汽锅炉,采用全湿背回燃室,回燃室与后管板扳边对接,锅炉采用全对焊接,质量更可靠。该锅炉燃烧室由大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大。为提高热效率,该型锅炉前烟箱出口处依次布置有节能器、冷凝器,其节能效果显著。

  本锅炉具有高、低水位报警功能,低水位联锁保护功能和超压联锁保护功能。为了有效地监视和控制水位及压力,本锅炉配备有水位计、电极式水位控制报警器,还配备有压力表及压力控制器,使锅炉具有高、低水位报警/低水位联锁保护和蒸汽压力超压联锁保护,锅炉自动点火、燃烧器火力自动调节和熄火保护,保证锅炉的安全运行。

  该产品的燃料从燃烧器喷出,被高压电子点火点燃,在炉胆内微正压燃烧,燃烬后的高温烟气由后部烟室转弯180°进入第二回程,由前烟箱处转弯180°进入节能器和冷凝器由烟囱排入大气。

  前烟箱采用整体式双开门设置,烟箱门双层密封,该形式整体性好,美观、大方,检修时开启也很轻便。烟囱高度按8米配置出厂,用户应按所在地环保部门批准的环境影响报告书的要求确定实际高度,但不得低于8米。

性能优势

(1)专业技术:全湿背回燃室,回燃室与后管板扳边对接,锅炉采用全对焊接,质量更可靠。

(2)大直径波纹炉胆:锅炉燃烧室有大直径全波纹炉胆组成,燃烧空间大,燃料燃烧完全,有效吸收热膨胀,辐射受热面大。

(3)热力充足:锅炉受热面积按照≥25平方米每蒸吨设计配置,充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。

(4)蒸汽品质高:锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定;蒸汽空间容积大,汽水界面与蒸汽出口净距离足够高,蒸汽湿度小。

(5)安全降水时间足:锅炉的燃烧室地位布置,水位确定符合国家规程,同时严格按国际通用标准的水位波动时间要求,具有充足的安全的降水空间,保证锅炉的运行安全。

(6)多功能安全防爆装置:锅炉后面板上设有与炉膛连通的防爆装置,防止燃料在炉膛中发生剧烈爆燃时,泄放瞬间产生的高能量,能自动复位,同时具有观火视镜和检修通道的功能作用,利用运行中燃烧火焰的调整,炉膛检修、维护方便。

(7)锅内检修方便:锅炉顶部设有人孔,锅炉前后端中下部分设有独有的人孔装置,便于锅内装置及锅炉底部的维修和清理。

(8)前后烟箱密封独特:烟箱采用双开式烟箱门,开启方便,多级迷宫式密封,密封材质特制,压缩性好,完全隔阻烟气的泄露,科重复使用。

(9)压力、水位保护可靠:锅炉压力、水位设置多重控制保护,以及超烟温保护,确保锅炉运行的安全。

(10)自动控制水平领先:锅炉控制器采用西门子或德力西电气元件,性能可靠。控制器的三种形式:普通型、具有液晶显示的中英文菜单型、人机对话远程控制的触摸屏型。

技术参数


型号WNS1-1.25-QWNS2-1.25-QWNS4-1.25-QWNS6-1.25-Q
额定蒸发量1t/h2t/h4t/h6t/h
额定蒸汽压力1.25MPa1.25MPa1.25MPa1.25MPa
额定蒸汽温度 194℃ 194℃ 194℃ 194℃
给水温度 20℃ 20℃ 20℃ 20℃
节能器进/出水温度 40℃/90℃ 42℃/78℃ 40℃/90℃ 40℃/76℃
冷凝器进/出水温度 20℃/40℃ 20℃/42℃ 20℃/40℃ 20℃/40℃
排污率 3% 3% 3% 3%
冷空气温度 20℃ 20℃ 20℃ 20℃
设计排烟温度55.16℃  55.56℃ 55.16℃ 52.1℃
天然气低位发热值 35590KJ/Nm³ 35590KJ/Nm³ 35590KJ/Nm³ 35590KJ/Nm³
受热面积辐射 6.93㎡9.73㎡14.67㎡19.41㎡
对流13.55㎡28.89㎡52㎡91.13㎡
节能器11.84㎡22.56㎡32.16㎡56.16㎡
冷凝器14.8㎡28.2㎡48.24㎡74.88㎡
设计燃料消耗量79Nm³/h158Nm³/h314.43Nm³/h470.91Nm³/h
设计热效率97.45%97.43%97.45%97.58%
冷凝折算热效率100.6%100.58%100.6%100.73%
RIELLO低氮燃气燃烧器燃烧器背压1050Pa900Pa1300Pa1600Pa
输出功率300/600~1300KW300/930~1860KW500/1500~4450KW1000/2200~6250KW
流量30/60~130Nm³/h30/93~186Nm³/h50/150~440Nm³/h100/220~620Nm³/h
电机功率2.2KW4.5KW9.2KW15KW
比调方式机械比调电子比调电子比调机械比调
NOx排放浓度<80mg/Nm³<80mg/Nm³<80mg/Nm³<80mg/Nm³
给水泵电功率2.2KW3KW4KW5.5KW
流量1.6m³/h2.8m³/h4m³/h7m³/h
扬程148m153m158m156m
出口处过量空气系数1.0751.0751.0751.075
锅炉本体重量3260Kg5450Kg/td>8766Kg10220Kg
节能器本体重量216Kg

816Kg
冷凝器本体重量290Kg

1108Kg
锅炉运输重量6300Kg8220Kg11830Kg15300Kg
锅炉运输外形尺寸(长、宽、高)3750*2020*2870mm4286*2181*3135mm5186*2470*3590mm5830*2520*3050mm
锅炉安装外形尺寸(长、宽、高)4250*3215*3165mm4855*3425*3400mm6105*3655*3700mm6750*4010*3980mm
总耗电量4.4KW8.5KW13.2KW20.5KW


备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求,我公司可以提供其他特殊型号的锅炉。
