真空热水锅炉/燃气热水机组

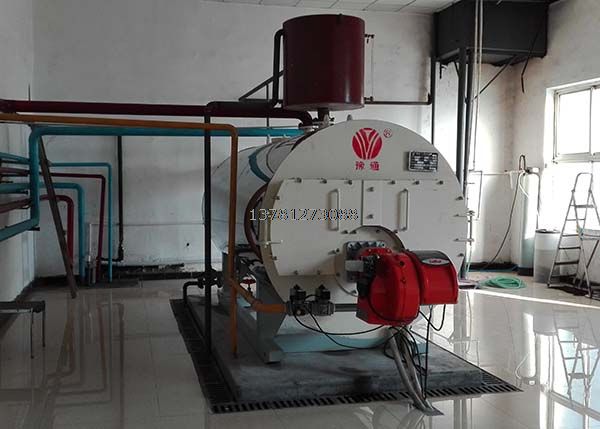

WNS卧式燃油/燃气承压热水锅炉

锅炉容量:30—1200(10⁴Kcal/h) 设计热效率:≥95% 适用燃料:天然气、轻油、重油、煤气等 应用范围:集中供热、酒店供暖、工业化学、医药、食品加工等 产品简介:四通WNS型燃气承压热水锅炉是我公司系列化成熟产品,各项技术指标均达到先进水平。四通的WNS卧式燃油气承压热水锅炉配置进口全自动燃烧机,可以实现燃烧自动比例调节。自有研发自动化控制系统,全自动控制锅炉给水,程序启停,超温超压报警。四通锅炉通过坚持不懈,不断创新,使该锅炉真正的符合节能环保要求。
咨询热线:13781273088

产品介绍

产品介绍




 WNS卧式燃油气承压热水锅炉是全自动燃油气卧式内燃三回程火管锅炉,采用低位、对称布置燃烧室,本体上所有管子与锅筒及管板连接均采用焊接形式。前烟箱采用快开结构,回火室后部装有防爆、检查于一体的防爆门,锅筒下部设两个头孔和清灰孔,便于检测、维修和清理。

  WNS卧式燃油气承压热水锅炉采用下置波纹炉胆,高温烟气经波纹炉胆回火室依次冲刷第二及第三回程烟管,由后烟室经烟囱排入大气。该锅炉总受热面积充足,能充分吸收有效热量,排烟温度低,热损失小,保证出力足,效率高。锅壳直径大,水容量大,对负荷变化适应能力强,出力稳定。

性能优势

(1)WNS型燃气承压热水锅炉为卧式快装内燃三回程火管锅炉。采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气,整体布置,结构紧凑,外形美观;

(2)波形炉胆和螺纹烟管等强化传热元件的应用,不仅强化传热效果,还有效吸收炉体的热胀冷缩;

(3) 不锈钢外包装,抗腐蚀性能增加;

(4)漏电保护功能:控制系统检测到电热元件漏电后,将自动切断电源;

(5) 缺水保护:当锅炉缺水时及时切断燃烧器控制电路,防止燃烧器发生干烧损坏,同时控制器发出缺水报警指示

(6)泄压保护:配置有防爆门,泄压后自动回弹,确保锅炉安全性;

(7)水位实时监控功能:配有电子检测水位装置,实时监控锅炉水位;

(8)时间设置功能:用户可根据需要,自由组合设定锅炉的起停时间。

技术参数

型号WNS0.7-0.7/95/70-YQWNS1.4-0.7/95/70-YQWNS2.8-1.0/95/70-YQWNS4.2-1.0/95/70-YQWNS7.0-1.0/95/70-YQWNS10.5-1.25/115/70-YQWNS14-1.25/115/70-YQ
额定热功率(MW0.71.42.84.27.010.514
额定工作压力(Mpa0.70.71.01.01.01.251.25
出水温度(9595959595115115
回水温度(70707070707070
循环水量(T/H244896144240360480
本体受热面(M228.657.63107.16197.61291.33427.15517.2
计算排烟温度(156.43164.7158.27156.71150.65133.2140.93
设计效率(%90.6390.490.690.894.293.4793.12
锅炉净重(T6.88.511.616.621.546.459.3
锅炉满水容量(T10.413.420.928.736.877.698.9
燃料消耗量(NM3/H85.6172.8321.2498631.51094.51598.5

锅炉尺寸

长、宽、高

(mm)

4440

2400

2200

4520

2800

2200

4800

3100

3050

5400

3100

3320

6750

2480

3410

7420

3340

3510

7965

3730

3960


备注:
1. 上述所有值,是以天然气(LNG)低位发热值8,400kcal/Nm³、城市煤气(CG)低位发热值4,000kcal/Nm³、焦炉煤气低位发热值4,200kcal/Nm³、柴油低位发热值10,200kcal/kg、甲醇低位发热值4650kcal/kg为标准计算。
2. 根据用户需求,我公司可以提供其他特殊型号的锅炉。
